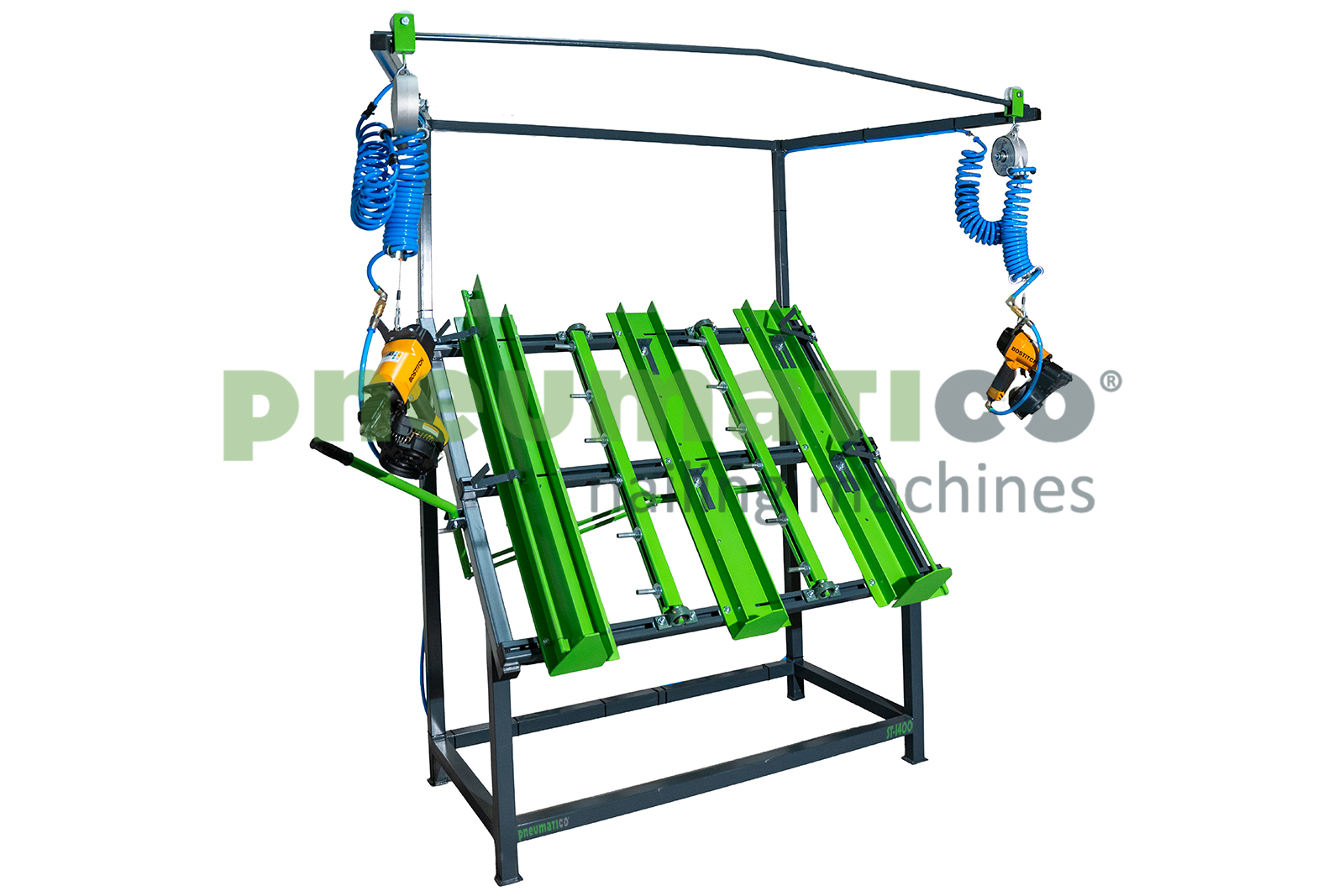

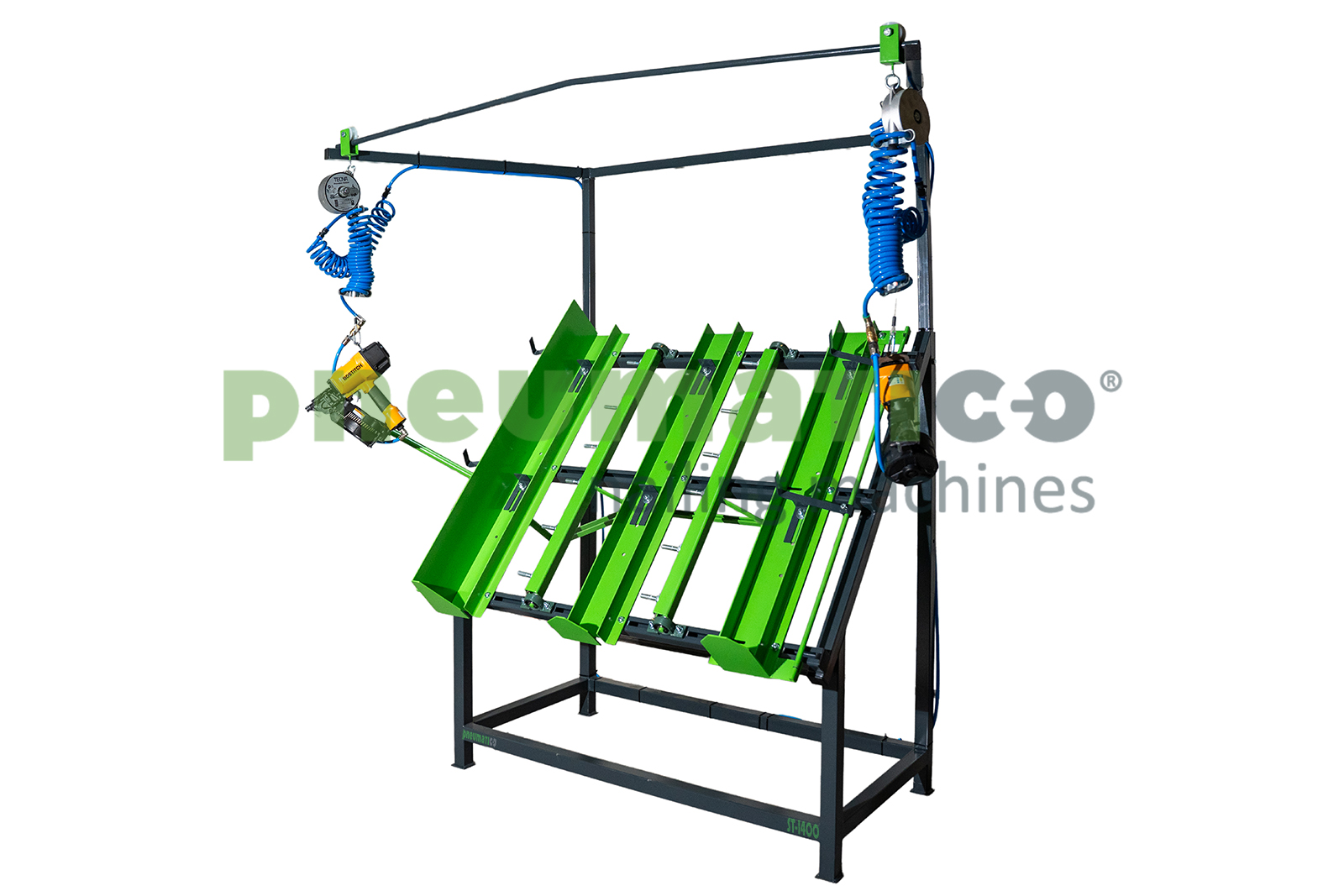

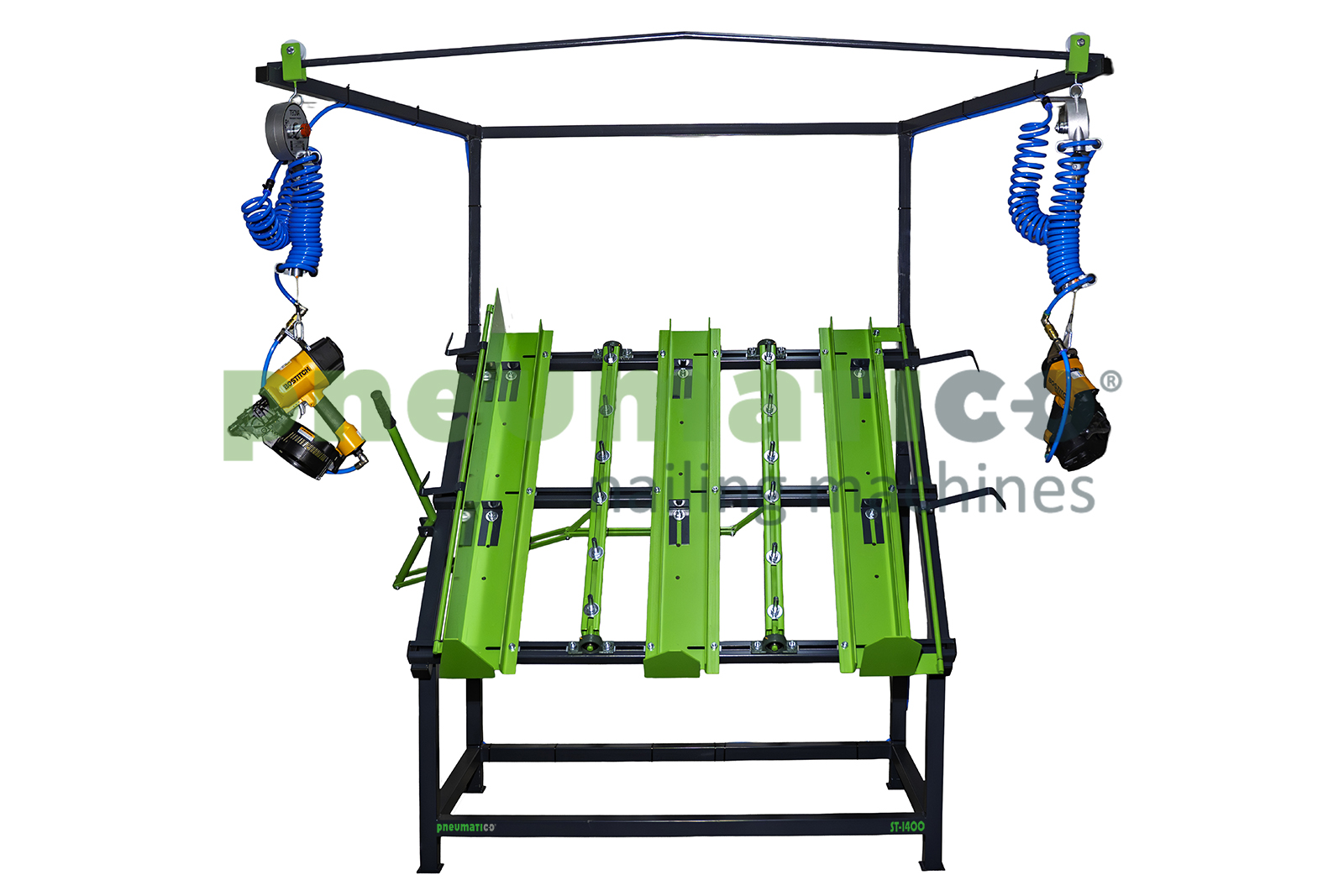

Uniwersalny stół manualny do zbijania palet ST-1400 to najprostsza i najtańsza wersja stanowiska do zbijania palet, przeznaczona dla firm startujących w produkcji lub małych wytwórców, którzy nie potrzebują jeszcze automatyzacji.
To w pełni ręczny stół roboczy z manualnie wysuwanymi „grzebieniami” do podtrzymywania i pozycjonowania desek poziomych. Umożliwia pracę z paletami o maksymalnej długości do 1400 mm i wysokości roboczej do 1200 mm.
W przeciwieństwie do bardziej zaawansowanych systemów, Pneumatico ST-1400 nie posiada pneumatyki ani automatycznych docisków – cała praca odbywa się manualnie, co znacząco obniża koszt zakupu i serwisu, ale jednocześnie oznacza podstawowy poziom wyposażenia, prostszy niż półautomatyczne stoły przemysłowe.
Rozwiązanie szczególnie dobrze sprawdza się przy produkcji palet jednorazowych oraz dla mniej wymagających klientów, gdzie kluczowe są niska cena wykonania i szybka, nieskomplikowana produkcja.
Idealny wybór dla małych warsztatów i produkcji małoseryjnej, gdzie liczy się prostota, elastyczność i niska inwestycja wejściowa.
Dane techniczne:
- waga: 159 kg
- ciśnienie robocze: do 8 bar
- wykonanie: stal konstrukcyjna
Wymiary produkowanych palet:
- szerokość: 1000 – 1400 mm
- długość: 1200 mm

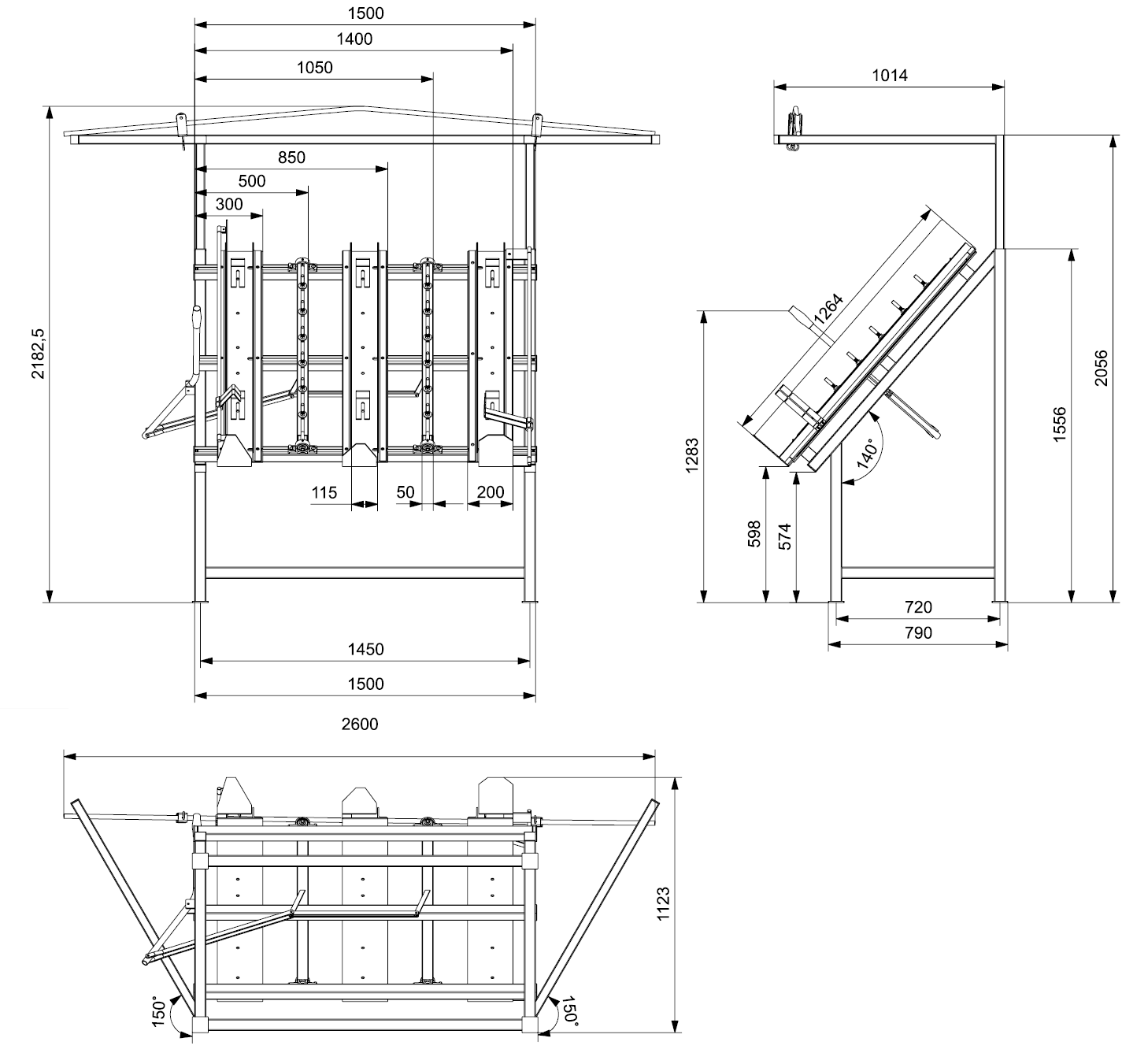

Wymiary zewnętrzne:
- szerokość blatu roboczego: 1500 mm (regulowana)
- szerokość stołu z masztem do balanserów: 2600 mm (regulowana)
- wysokość blatu roboczego: 1556 mm (regulowana)
- wysokość stołu z masztem – masztu: 2056 mm (regulowana)
Elementy dodatkowe
Balanser TECNA 9321
Balanser TECNA 9322
Gwoździarka Stanley Bostitch N80CB-1
Gwoździarka Stanley Bostitch N58C-1-E

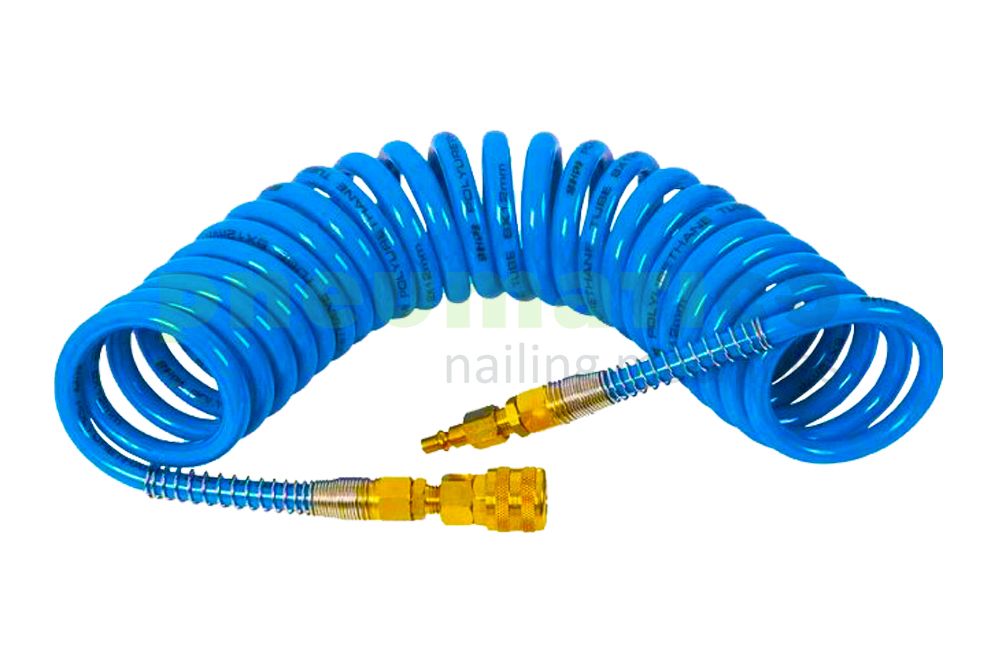

Wąż spiralny poliuretanowy ze złączkami
Uchwyt pneumatyczny do gwoździarki
Wąż spiralny do balanserów TECNA

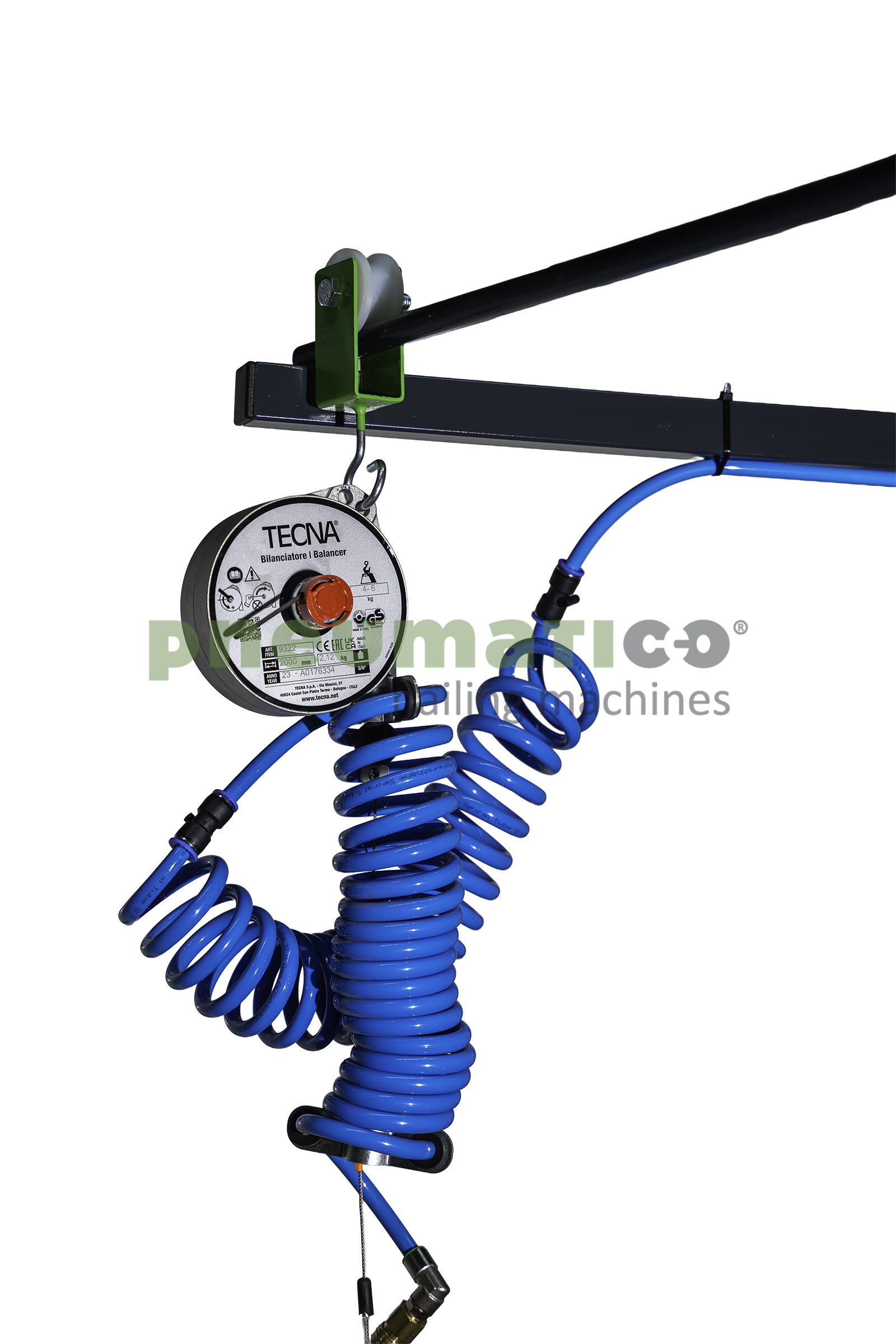

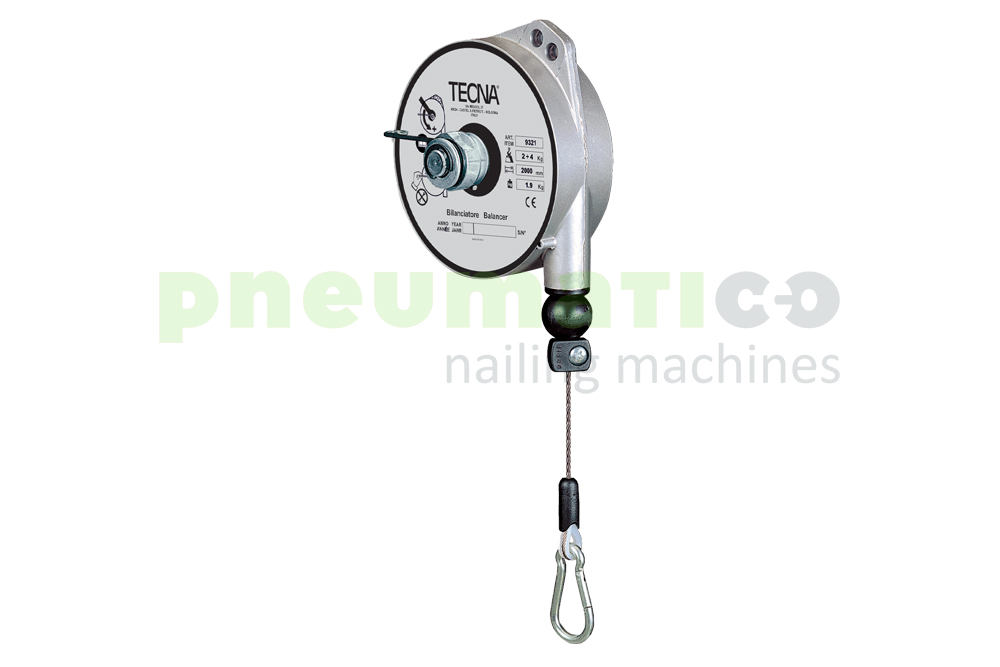

Balanser TECNA 9321
Dane techniczne:
- udźwig: 2 – 4 kg
- długość linki: 2,0 m
Opis:
- obudowa z odlewu aluminium
- linka ze stali nierdzewnej
- pokrętło dostosowania wagi urządzenia do udźwigu balansera
- gumowy amortyzator zabezpieczający
- linka powleczona materiałem anty ściernym
- poliamidowe wykończenie oczka zapobiegające przecieraniu się haczyka
Balanser TECNA 9322
Dane techniczne:
- udźwig 4 – 6 kg
- długość linki – 2,0 m
Opis:
- obudowa z odlewu aluminium
- linka ze stali nierdzewnej
- pokrętło dostosowania wagi urządzenia do udźwigu balansera
- gumowy amortyzator zabezpieczający
- linka powleczona materiałem anty ściernym
- poliamidowe wykończenie oczka zapobiegające przecieraniu się haczyka

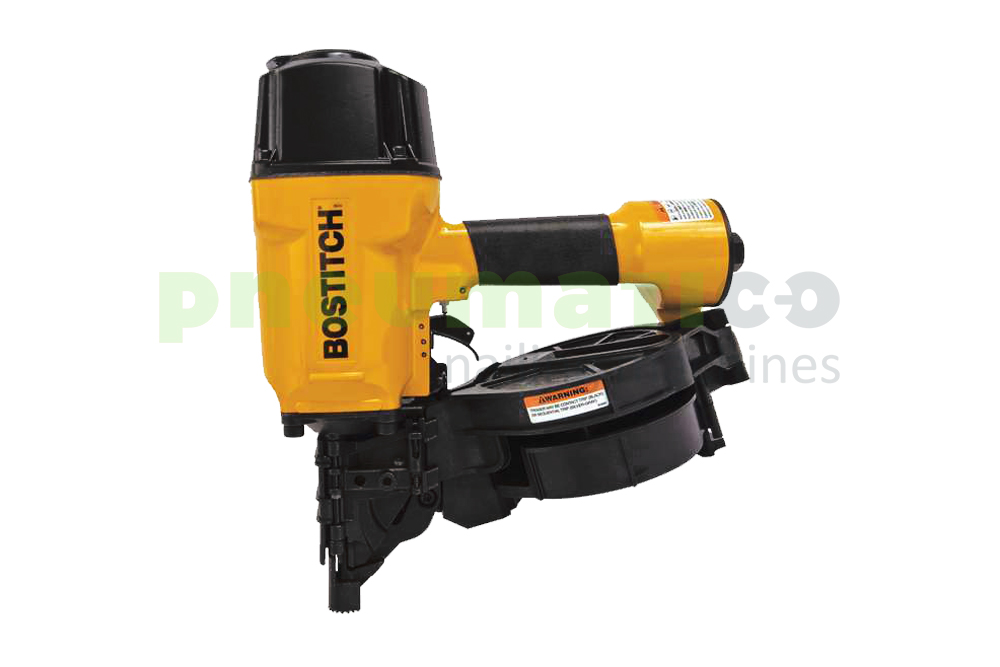

Gwoździarka Stanley Bostitch N80CB-1
Dane techniczne:
- waga: 3,87 kg
- ciśnienie robocze: 5 – 7 bar
- zużycie powietrza: 1,9 litr/strzał
- pojemność magazynka: 250 – 300 szt. gwoździ
Rodzaj akceptowanych gwoździ:
- długość gwoździ: 38 – 80 mm
- średnica gwoździ: 2,5 – 3,3 mm

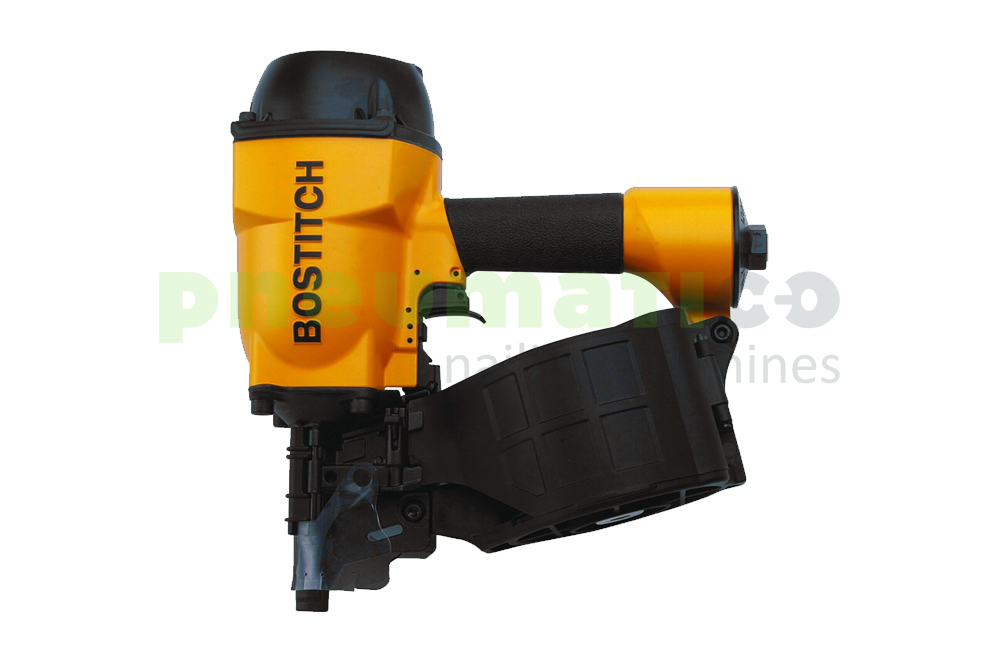

Gwoździarka Stanley Bostitch N58C-1-E
Dane techniczne:
- waga: 2,68 kg
- ciśnienie robocze: 5 – 7 bar
- zużycie powietrza: 1,0 litr/strzał
- pojemność magazynka: 300 – 350 szt. gwoździ
Rodzaj akceptowanych gwoździ:
- długość gwoździ: 25 – 55 mm
- średnica gwoździ: 2,03 – 2,5 mm

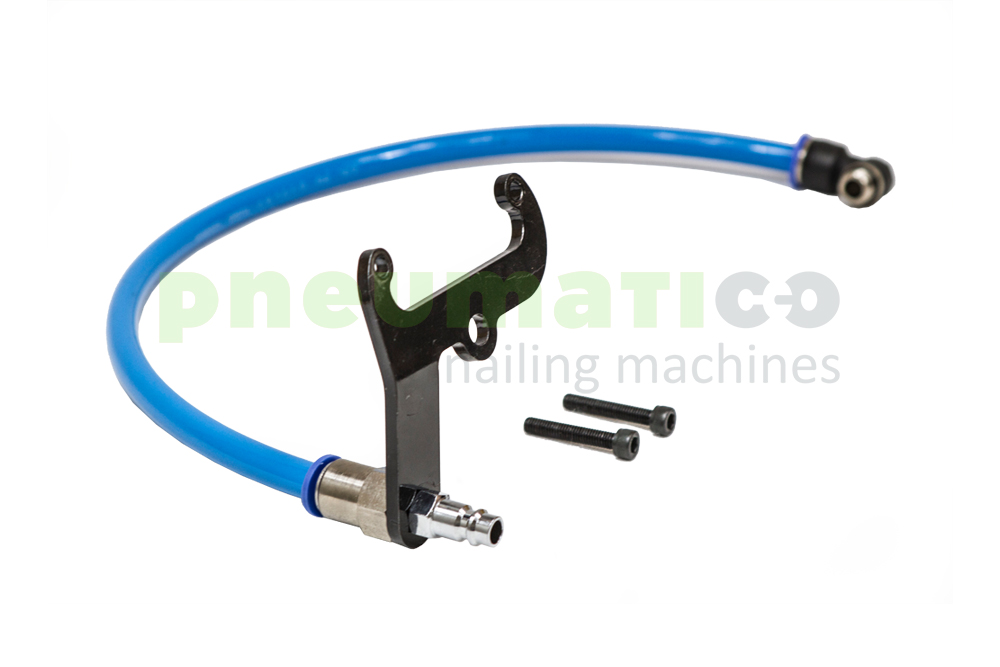

Uchwyt pneumatyczny do gwoździarki
Dedykowany do gwoździarek:
- MAX CN55, CN80
- Stanley Bostitch N58C, N80CB

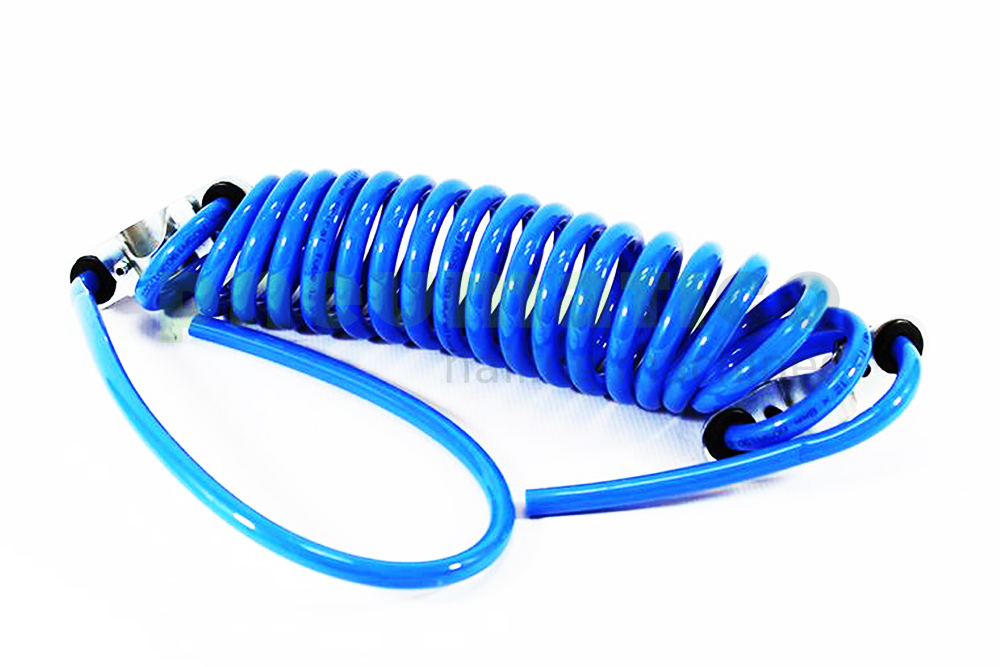

Wąż spiralny do balanserów TECNA
Specjalnie zaprojektowany zestaw P931X i P932X z przewodem spiralnym służy do doprowadzenia sprężonego powietrza do narzędzi pneumatycznych zawieszonych na balanserach linkowych. Budowa zestawu jest ergonomiczna i lekka. Linka balansera umiejscowiona jest wewnątrz spirali przewodu. Uchwyt można zamontować w prosty sposób zarówno do nowego, jak i używanego balansera marki Tecna, bez ingerencji w jego budowę wewnętrzną.
Zestaw P931X zawiera:
• wąż spiralny poliuretanowy bez okuć
• komplet uchwytów stalowych ocynkowanych
• złączka wtykowa prosta 10 x 6,5 mm 1/4″ gw. zew. x 1 szt.
• złączka wtykowa kątowa obrotowa 10 x 6,5 mm 1/4″ gw. zew. x 1 szt.
• szybkozłącze męskie gw. wew. 1/4″ x 1 szt.
• szybkozłącze żeńskie gw. wew. 1/4″ x 1 szt.
Zestaw P931X pasuje do balanserów:
• TECNA 9311, 9312, 9313
Zestaw P932X zawiera:
• wąż spiralny poliuretanowy bez okuć
• komplet uchwytów stalowych ocynkowanych
• złączka wtykowa prosta 12 x 8 mm 1/4″ gw. zew. x 1 szt.
• złączka wtykowa kątowa obrotowa 12 x 8 mm 1/4″ gw. zew. x 1 szt.
• szybkozłącze męskie gw. wew. 1/4″ x 1 szt.
• szybkozłącze żeńskie gw. wew. 1/4″ x 1 szt.
Zestaw P932X pasuje do balanserów:
• TECNA 9320, 9321, 9322, 9323
• TECNA Light 4, Light 6, Light 8
Przykładowe palety które mogą być produkowane na maszynie Pneumatico ST-1400
four way entry - open boarded, 3 base, jednorazowa
EPAL pallet
Zalety Pneumatico ST-1400:
- Ergonomia pracy: Około 15 palet na godzinę pracy jednego operatora
- Uniwersalność: Regulowany blat roboczy pozwala produkować palety typu EUR, jednorazowe oraz na kantówkach

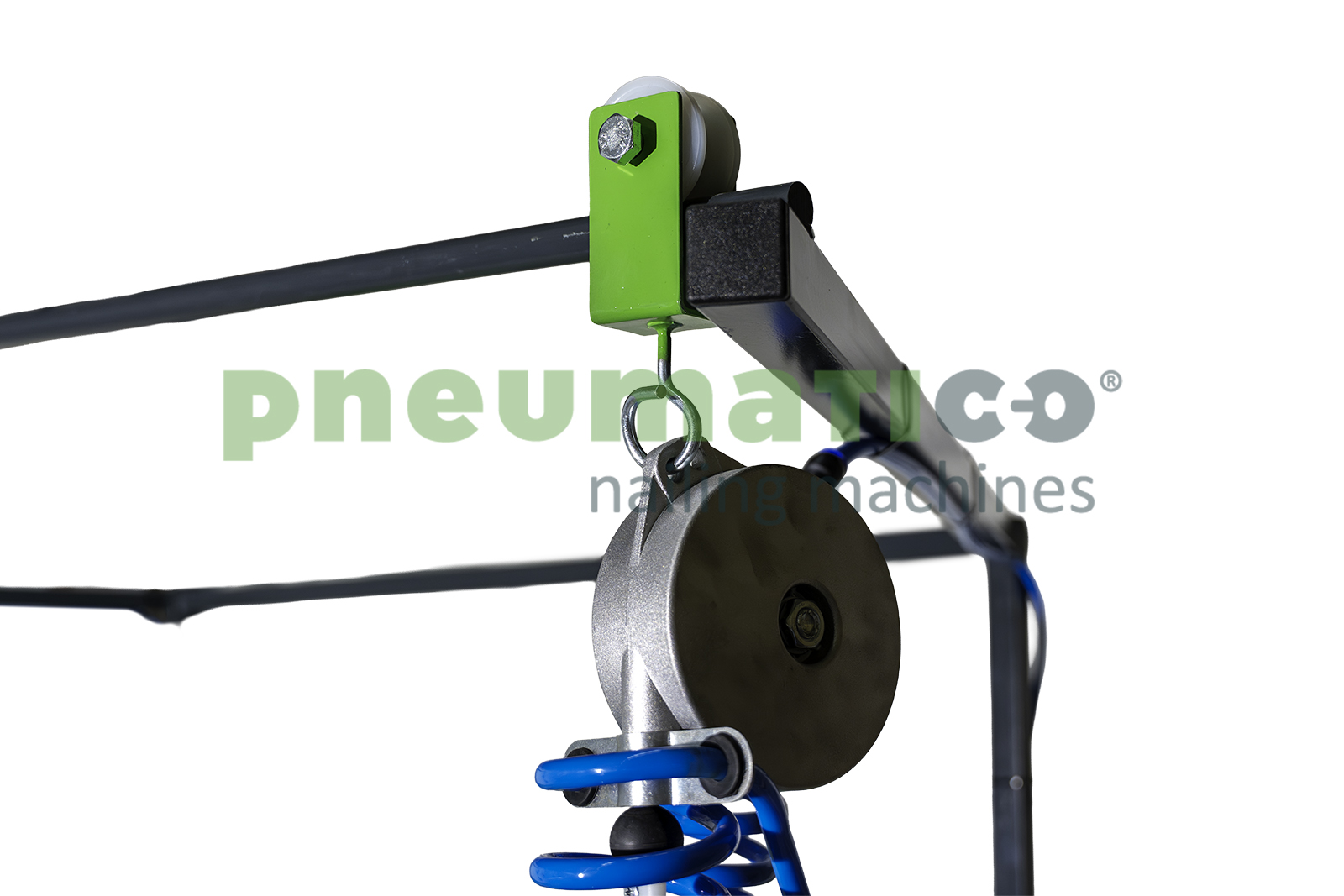

- Maszt z balanserami: Możliwość płynnego przemieszczania się gwoździarek podczas pracy

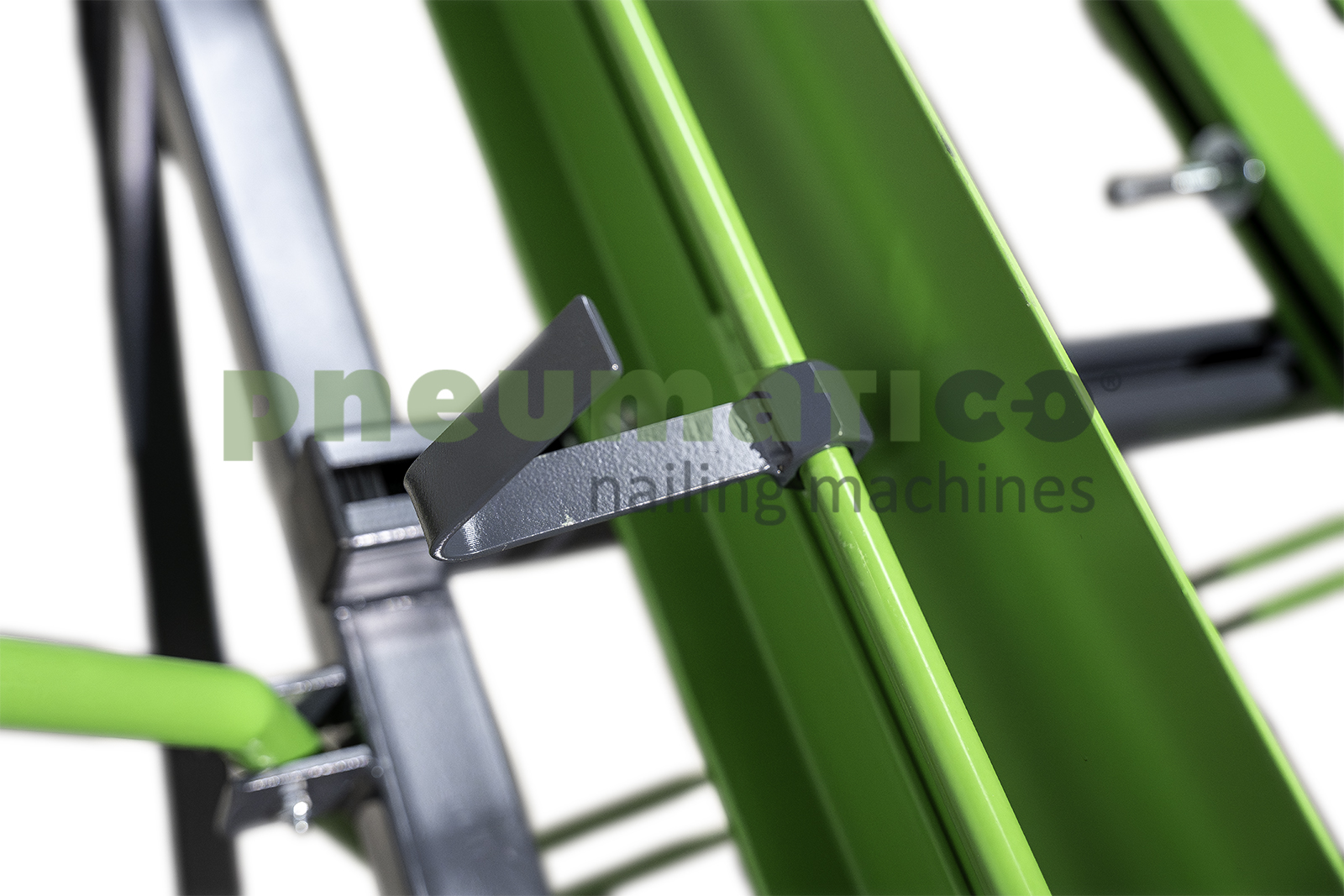

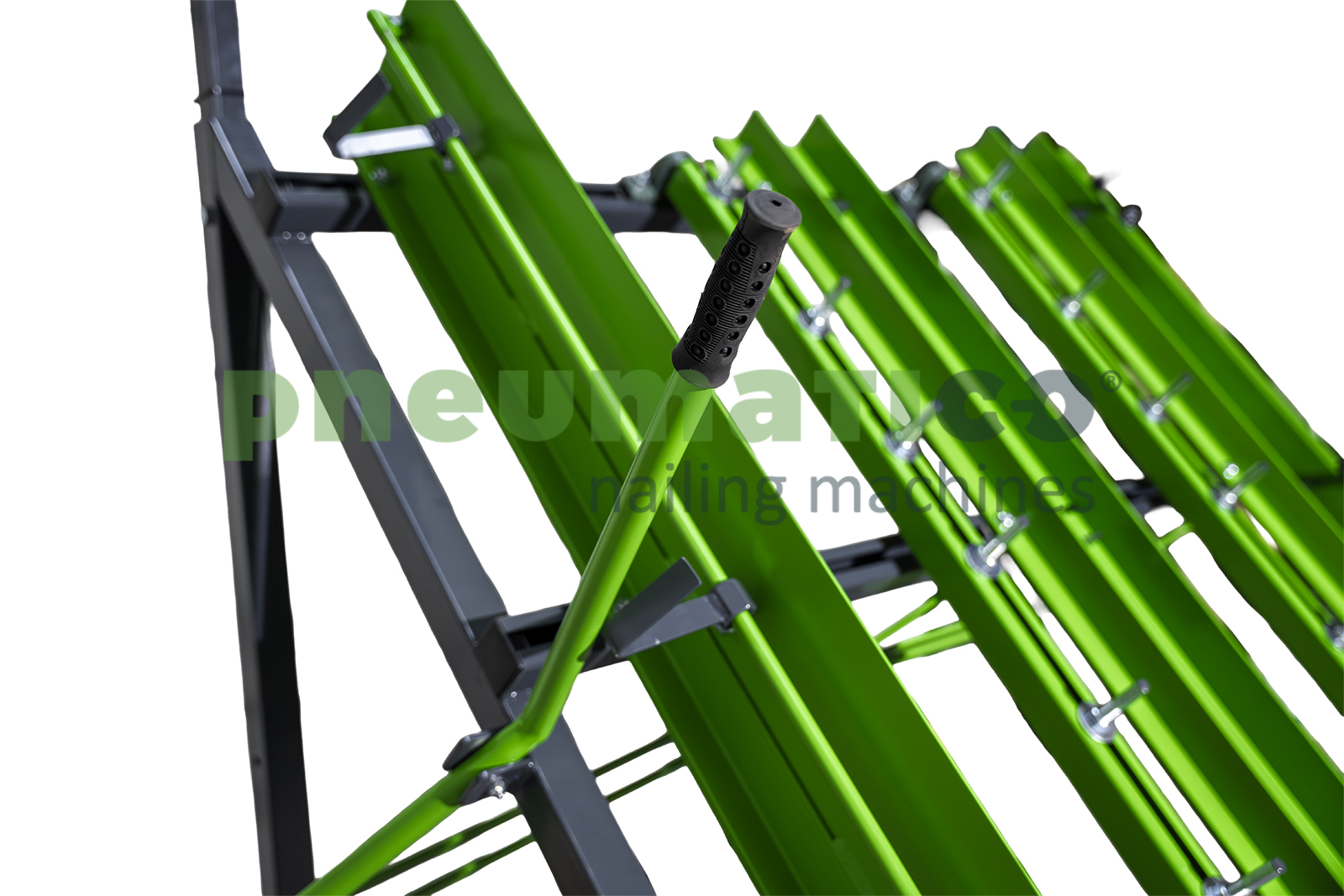

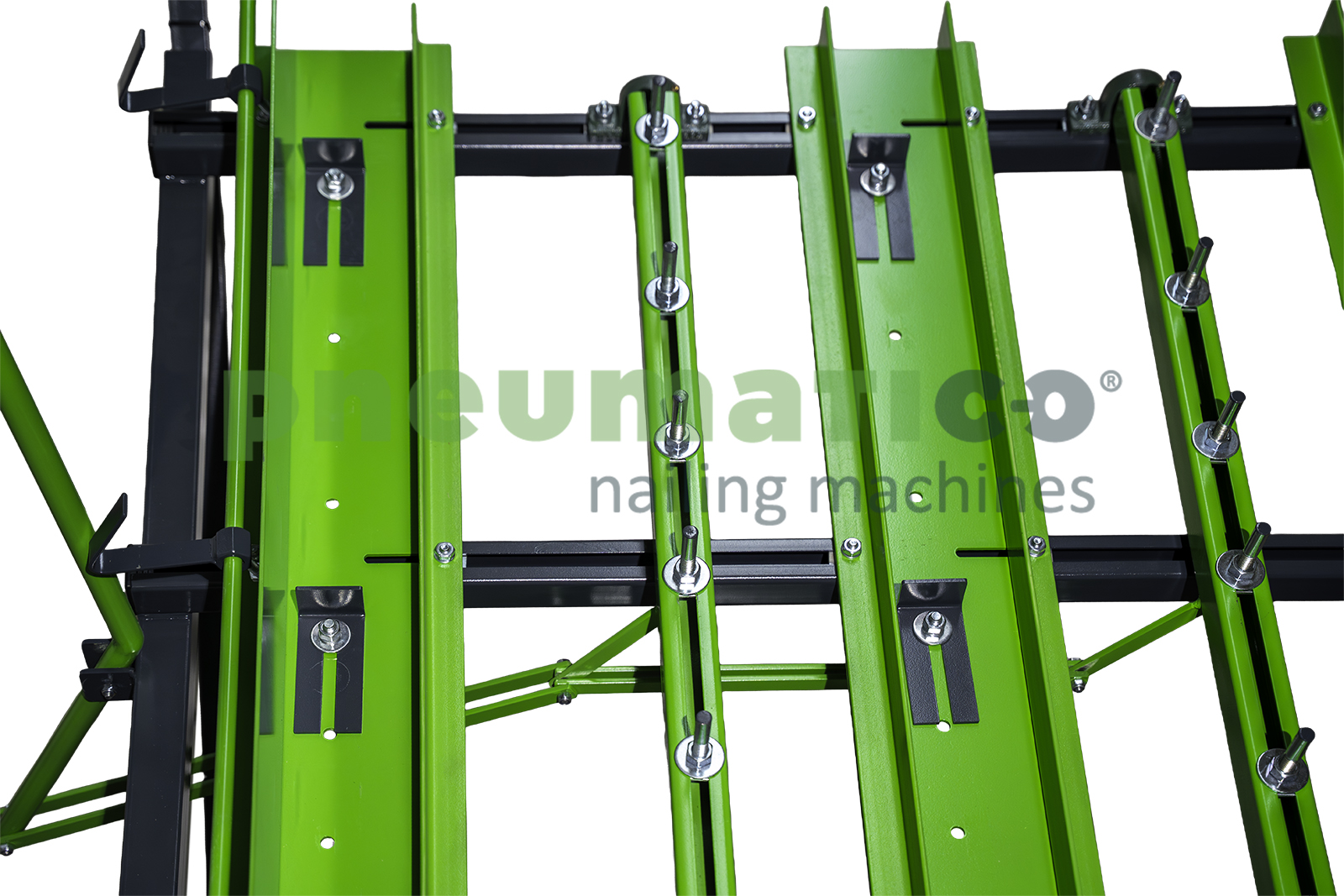

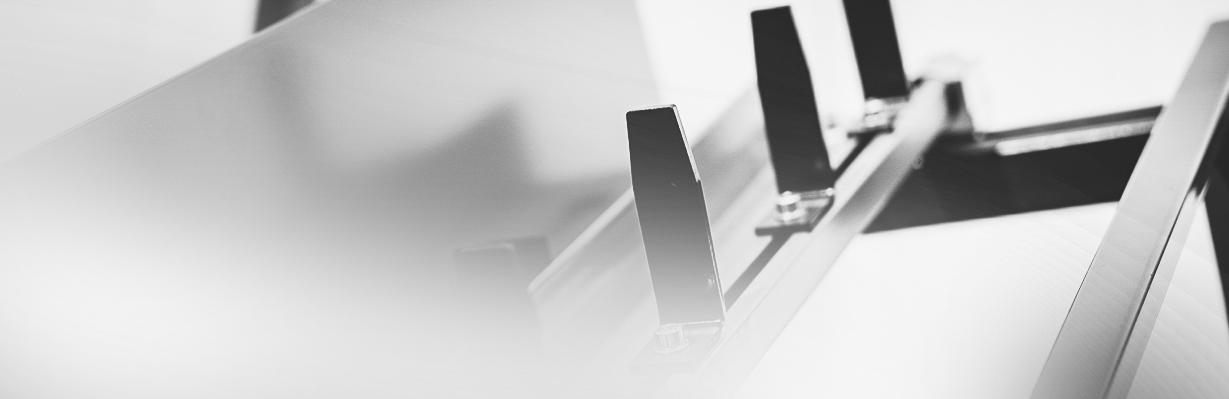

- Regulowane manualnie grzebienie pod deski poziome
